Cara Service Harddisk Seagate yang Konslet

Written By Unknown on Tuesday, November 22, 2011 | 11:16:00 PM

Mungkin Sebenarnya Kita sering menemui kasus ini, yaitu harddisk Seagate yang konslet. Konsletnya harddisk ini menyebabkan power supply juga mati atau ke protek dan komputer pun tidak bisa dihidupkan. Bahkan mungkin anda pernah atau sedang mengalami hal ini, yaitu harddisk seagate anda konslet, padahal banyak data yang tersimpan didalam harddisk tersebut. Bagaimana cara service harddisk seagate yang konslet ?

Berikut ini Motekar karya akan mencoba sharing tentang cara service harddisk seagate yang konslet.

Penyebab Harddisk Seagate yang Konslet :
Adanya kelebihan tegangan dari power supply yang menuju ke harddisk (Over Voltage)


Persiapan Alat :
  1. Obeng bintang : untuk membuka sekrup board harddisk.
  2. Multitester : untuk cek komponen dioda yang konslet.
  3. Solder dan Timah / tenol : digunakan untuk mengganti komponen yg rusak.
  4. Spare part dioda 1A - 2A : beli ditoko elektronik.
 Cara Service Harddisk Seagate yang Konslet :
  • Untuk harddisk konslet yang letak komponennya ada di bagian dalam, anda perlu membuka sekrup di boardnya.

  • Untuk harddisk konslet yang komponen sudah terlihat secara langsung, anda tidak perlu membuka boardnya.

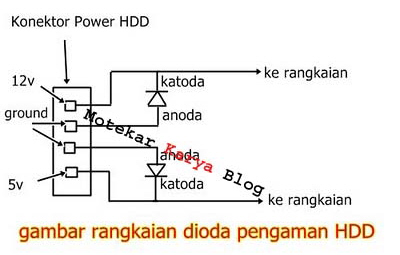

  • Konslet pada harddisk Seagate ini sering terjadi di bagian DIODA pengaman tegangan 12 volt nya. Tegangan 12 voltnya yaitu kabel power suply yang berwarna kuning. Sedangkan kabel merah tegangannya 5 volt. Kadang DIODA pengaman tegangan 5 volt juga pernah konslet tapi jarang.







  • Cek DIODA pengaman tegangan 12 voltnya. cek juga DIODA pengaman 5 voltnya. lihat pada gambar. Segera ganti dioda harddisk yang konslet tersebut.dengan dioda 1-2 Ampere, beli di toko elektronik banyak. Perhatikan posisi anoda dan katodanya. Sebenarnya dengan hanya melepas dioda yang rusak tanpa menggantinya, Harddisk anda akan kembali normal. Akan tetapi cara ini tidak Motekar  anjurkan, karena tanpa dioda berarti tanpa proteksi kalau ada over voltage / kelebihan tegangan.

  • Harddisk siap di coba.
Motekar Karya tidak bisa menjamin cara ini berhasil 100%, karena bisa jadi chipset harddisk sudah ikut konslet / rusak. Tapi dari pengalamanMotekar Karya , sudah banyak harddisk terutama merk Seagate yang bisa kembali normal lagi.
